Координатно-пробивные прессы

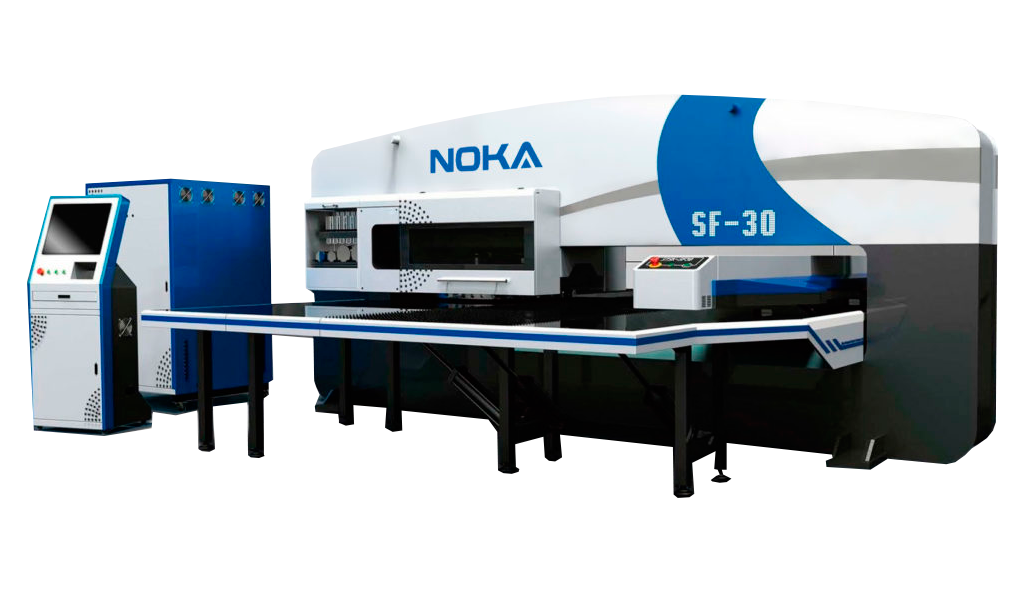

Координатно-пробивной пресс серия SF-30
Координатно-пробивной станок серия SF-30 оснащен высокопроизводительной системой ЧПУ. Ее применение значительно упрощает технологические процессы, позволяя при минимальном контроле оператора произвести серию изделий с заданными параметрами.
Характеристики
- Сервопрессы выпускаются с новейшими RISC-CPU и полностью цифровыми контроллерами;
- С программным режимом, режимом давления, режимом вытягивания, функцией оценки качества для обеспечения качества продукции;
- Технология адаптивного управления крутящим моментом и компьютерная технология управления используются для прямого привода механизма перфорации;
- Уменьшая расстояние штамповки между формой и листом и уменьшая рабочий ход формы, можно продлить срок службы формы и снизить стоимость использования формы;
- Движение пуансона можно контролировать, и его можно использовать для подготовки режима движения пуансона, подходящего для процесса обработки.
- Пуансон имеет функцию поддержания давления при остановке и подходит для таких процессов, как штамповка, растяжение, тиснение и гибка;
- В методе штамповки используется маятниковый метод управления, что значительно повышает эффективность штамповки;
фото
Характеристики

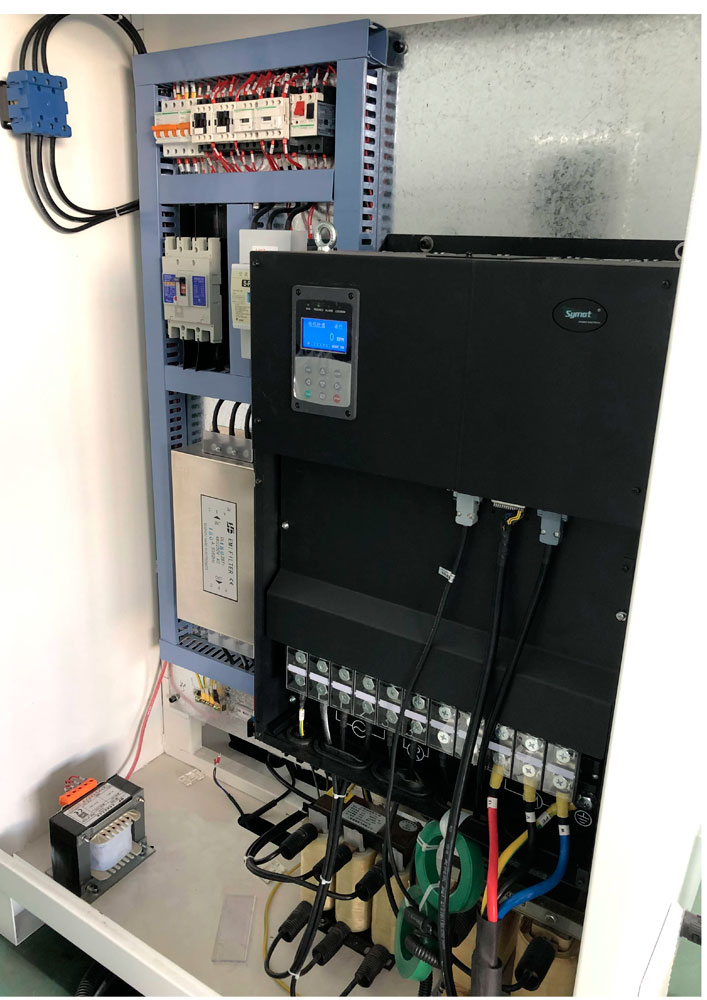

- Все основные компоненты контроллера привода — это надежные импортные компоненты, с большим сроком службы.
- Серводвигатель перфоратора использует уникальный встроенный мощный двигатель с масляным охлаждением, который имеет преимущества низкого повышения температуры, сильной перегрузочной способности, стабильности и надежности оборудования;
- Энергоемкие компоненты оборудования, такие как маховики и муфты обычного механического пресса, исключены, детали привода уменьшены, а структура трансмиссии упрощена;

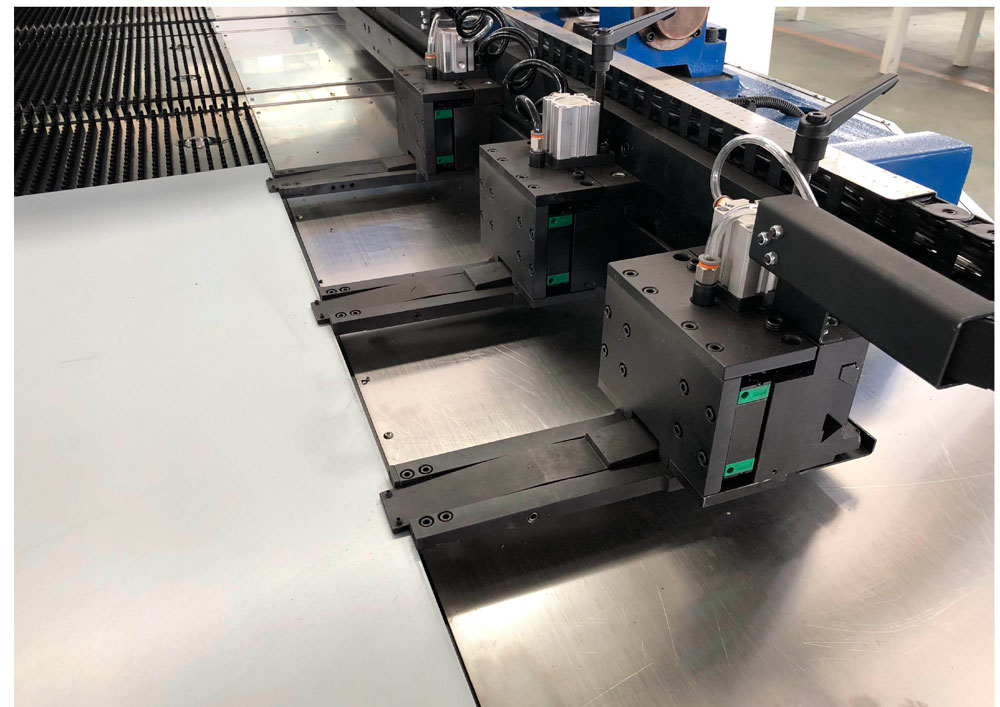

- Плавающий пневматический зажим имеет большое усилие зажима и стабильную подачу; встроенная каретка типа «ласточкин хвост» имеет хорошую жесткость и удобное перемещение зажима; балка станка имеет двойную конструкцию направляющей, подача стабильна и позиционирование точное;
- Имеется двойной подъемный универсальный шар, щетка и композитная столешница из нержавеющей стали.
Таблица характеристик
| Наименование оборудования | Параметры | Единица | Примечания |
| Максимальное усилие | 300 (30) | кН (T) | |
| Структура стойки | Сервопривод закрытого типа «О» | мм | Закалка в электропечи |
| Максимальный размер обрабатываемого листа | Ось Х — 2500 Ось Y — 1250 | мм | При вторичной фиксации положения (центрирования) можно обрабатывать 5000 мм |
| Максимальная толщина обрабатываемого листа | 6 | мм | |
| Максимальный диаметр одного пуансона | Ф88,9 | мм | Нестандартный |
| Максимальная частота пробития | 800 | раз/мин | |
| Количество управляемых осей | 5 (X, Y, Z, T, C) | шт | |
| Форма штампа | Штамп международного стандарта серии 85 с длинной направляющей | ||
| Распределение револьверной станции | A, B, C, D | Стандартный | Нестандартный |
| Количество рабочих циклов пресс-формы | 500 | раз | |
| Репозиционный цилиндр | 2 | комплект | |
| Максимальная скорость подачи | Ось Х — 80 Ось Y — 80 | м/мин | |
| Структура рабочего стола | Цельнокорпусный универсальный стальной шариковый стол | Кромка из нержавеющей стали | |
| Максимальная скорость револьверного пуансона | 40 | об/мин | |
| Точность повторного позиционирования | ±0,02 | мм | |
| Максимальный вес листа металла | 150 | кг | |
| Максимальная выходная мощность | 16 | кВт | |
| Давление воздуха | 0,55 | МПа | |
| Напряжение | 380±5% | В | |
| Габаритные размеры станка | Длина × ширина × высота 5000×5000×2100 | мм | |

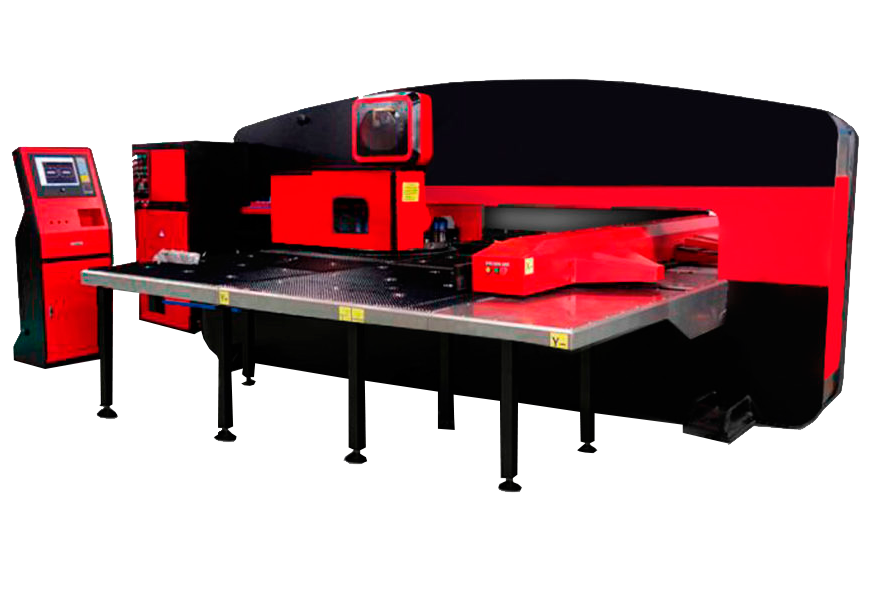

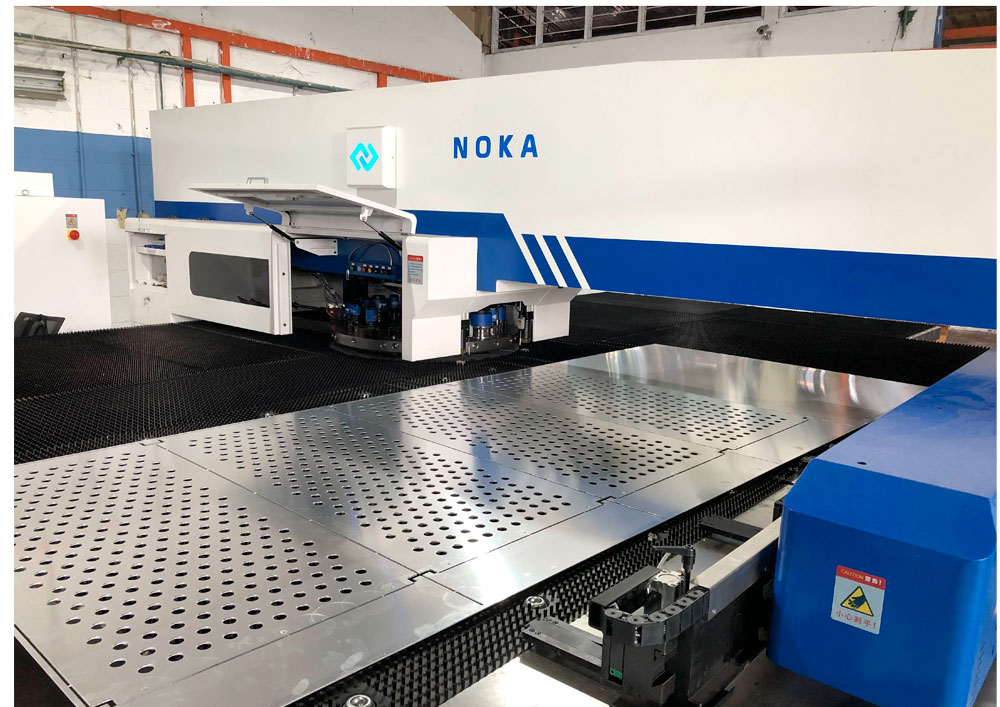

Координатно-пробивной пресс серия JT-30/50
Координатно-пробивной станок серии JT30/50 оснащен высокопроизводительной системой ЧПУ. Ее применение значительно упрощает технологические процессы, позволяя при минимальном контроле оператора произвести серию изделий с заданными параметрами.
Характеристики
- Каркас, отливки и сварные детали закалены при высокой температуре, чтобы устранить внутреннее напряжение и не деформироваться; направляющая Y-направления расширена, благодаря чему подача стала более стабильной;

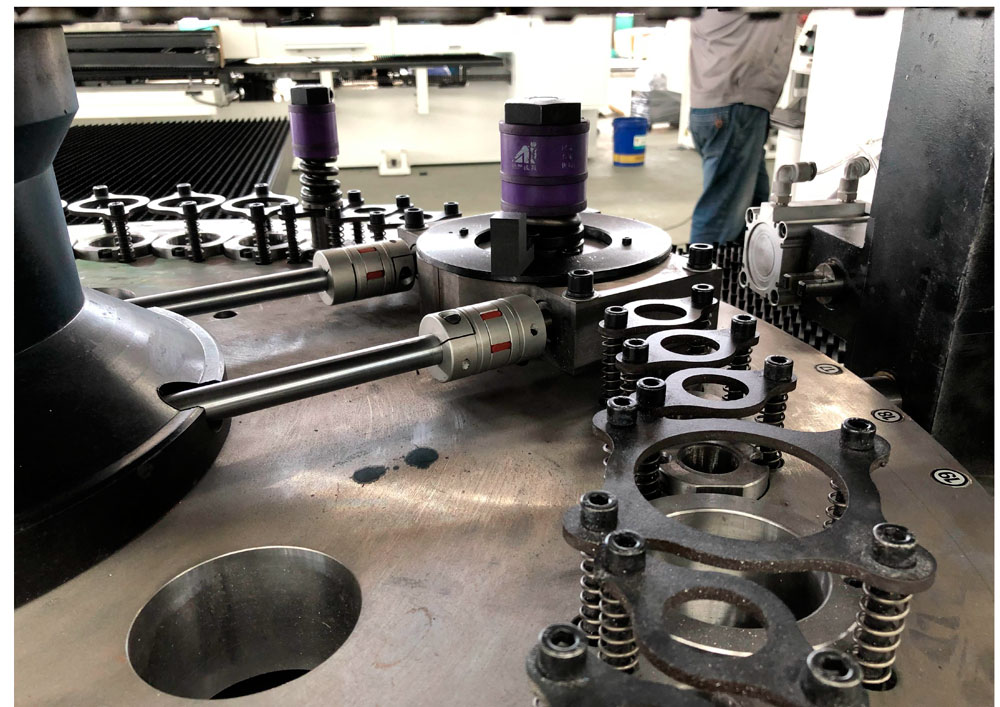

- В станке используется японская технология тонкой револьверной вставки, которая отличается малым весом, стабильностью в работе и хорошими направляющими характеристиками;
- В оборудовании используется пневматическая фрикционная муфта итальянской марки и двойной клапан управления, а также устройство безопасности при перегрузке тоннажа;
- Универсальный шар и матовая композитная столешница используются для эффективной защиты плиты; направляющая и винтовой стержень имеют пылезащитную конструкцию, которая эффективно защищает ползун направляющей станка и шар винтовой гайки, продлевая срок их службы;
фото
Характеристики

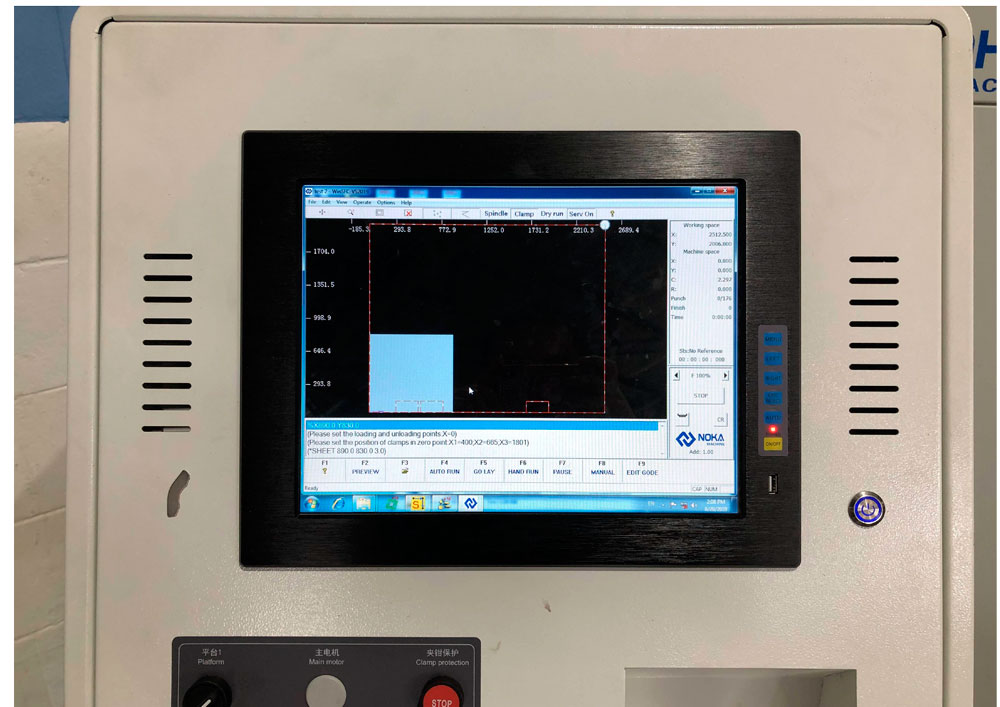

- ЧПУ контроллер: Контроллеры Etune E300P, Delem DA41T и Cybelec CT8 предлагают дополнительные возможности программирования углов, сенсорные дисплеи и функции управления осью R, что делает процесс обработки более эффективным и удобным для пользователя.

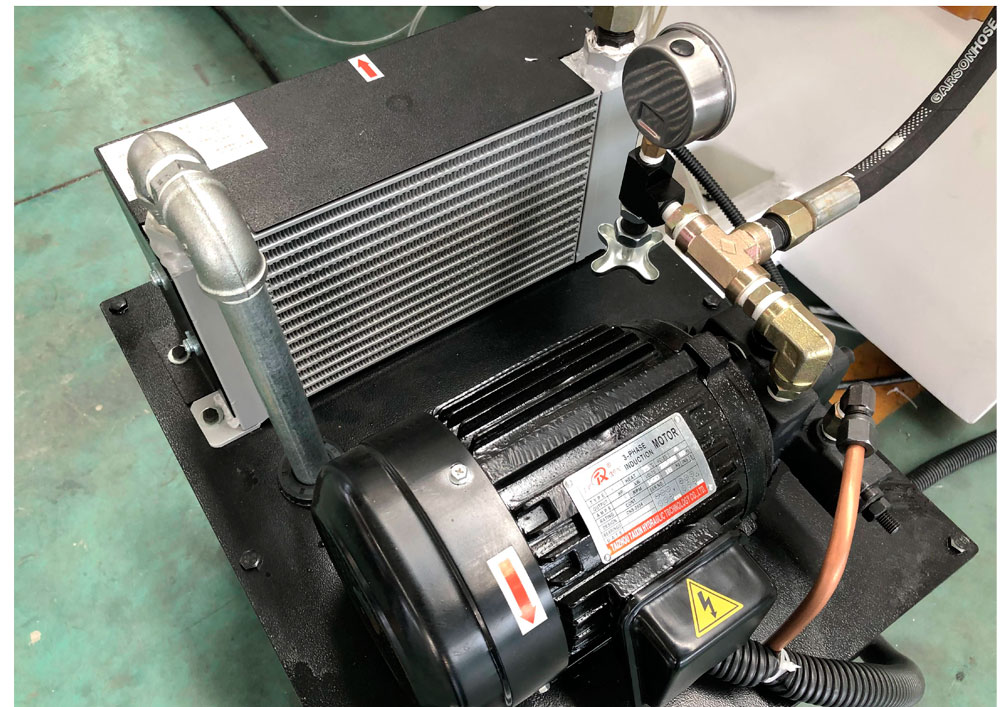

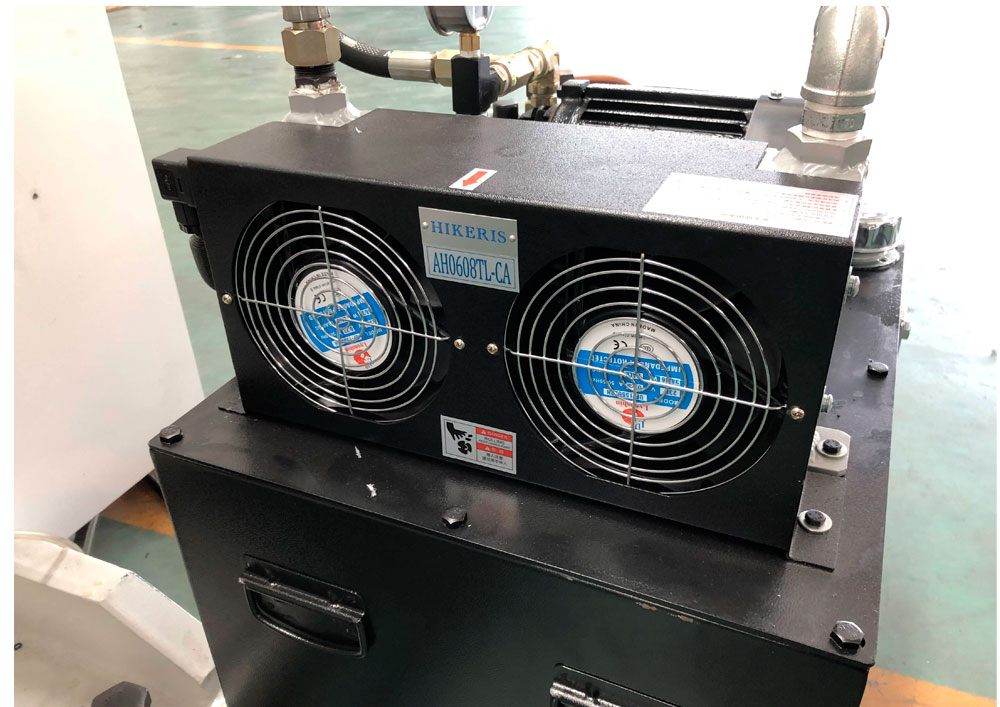

- Гидравлическая система координатно пробивного станка: Оснащена высококачественными гидравлическими клапанами, в частности, марки Rexroth. Эти клапаны способны выдерживать высокое давление, долговечны и требуют минимального обслуживания.
- Электрические компоненты: Schneider, импортируемые из Франции, известные своей стабильностью, долговечностью и длительным сроком службы.
- Двигатель: Двигатели Siemens обладают высокой эффективностью, энергосберегающими возможности, низким уровенем шума и вибрации, а также исключительной надежностью.
- Маслянные насосы: Шестеренные насосы, в частности от американской марки Sunny, которые работают с низким уровнем шума и изготовлены из высокопрочного чугуна.
Таблица характеристик
| Наименование оборудования | Параметры | Единица | Примечания |
| Максимальное усилие | 300 (30) | кН (T) | |
| Структура стойки | «O» закрытого типа | мм | Закалка в электропечи |
| Максимальный размер обрабатываемого листа | Ось Х — 2500 Ось Y — 1250 | мм | При вторичной фиксации положения (центрирования) можно обрабатывать 5000 мм |
| Максимальная толщина обрабатываемого листа | 4 | мм | |
Максимальный диаметр одного пуансона | Φ88,9 | мм | Нестандартный |
| Максимальная частота пробития отверстий | 280 | раз/мин | |
| Репозиционный цилиндр | 2 | комплект | |
| Количество управляемых осей | 3/4 (X, Y, T, Z) | шт | Дополнительная поворотная станция |
| Форма штампа | Штамп международного стандарта серии 85 с длинной направляющей | ||
| Количество рабочих циклов пресс-формы | 500 | раз | |
| Распределение револьверной станции | A, B, C, D | Стандартный | Нестандартный |
| Структура рабочего стола | Цельнокорпусный универсальный стальной шариковый стол | Кромка из нержавеющей стали | |
| Максимальная скорость подачи | Ось Х — 80 Ось Y — 80 | м/мин | |
| Максимальная скорость револьверного пуансона | 40 | об/мин | |
| Точность пробития | ±0,1 | мм | |
| Максимальная допустимая нагрузка | 150 | кг | |
| Максимальная выходная мощность | 15,5 | кВт | |
| Давление воздуха | 0,55 | МПа | |
| Напряжение | 380±5% | В | |
| Габаритные размеры станка | Длина× ширина× высота 5000×5000×2100 | мм |

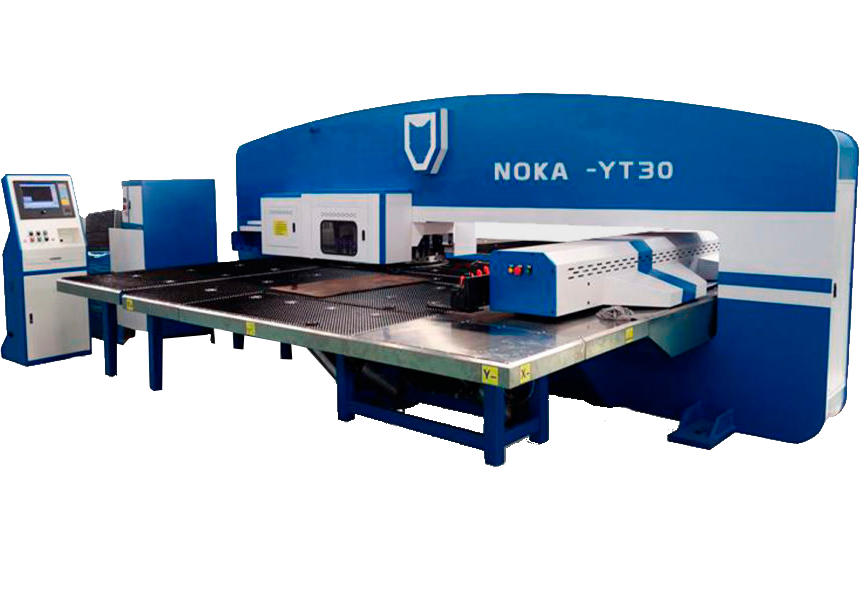

Координатно-пробивной пресс серия YT-30/50/80
Координатно-пробивной станок серия YT-30/50/80 оснащен высокопроизводительной системой ЧПУ. Ее применение значительно упрощает технологические процессы, позволяя при минимальном контроле оператора произвести серию изделий с заданными параметрами.
Описание
- Стальной лист сваривается с о-замкнутой станиной, которая закаляется при высокой температуре и обладает хорошей жесткостью и высокой стабильностью.
- Оснащен известными заводскими гидравлическими рабочими станциями, низкое энергопотребление, низкий уровень шума при работе, стабильная и надежная работа оборудования.
- Каждый комплект пресс-форм может независимо устанавливать свою верхнюю предельную точку, нижнюю предельную точку и ход пресса. После шлифовки пресс-формы не требуется прокладка, что повышает эффективность работы.
- Постоянная сила пробивки применяется на протяжении всего процесса штамповки и обработки, а максимальное номинальное усилие пробивки может быть получено при различной толщине листа металла и различных формах матрицы.
- Оборудование автоматически сбрасывает давление при перегрузке масла, чтобы надежно защитить станки и пресс-формы.
- Система управления оборудованием проста и легко осваивается, а эксплуатация проста и удобна.
AutoCAD может программировать автоматически и распознавать коды преобразования, такие как Procam, обеспечивая программирование на месте и в фоновом режиме.
фото
Характеристики
- Уникальная функция предотвращения зажима обеспечивает отсутствие мертвых зон при обработке пластин.
- Функция защиты зажима автоматически останавливает штамповку в зоне защиты, чтобы избежать повреждения формы зажима и обеспечить непрерывность программы оборудования.
- Скорость штамповки может регулироваться автоматически для повышения гибкости устройства.

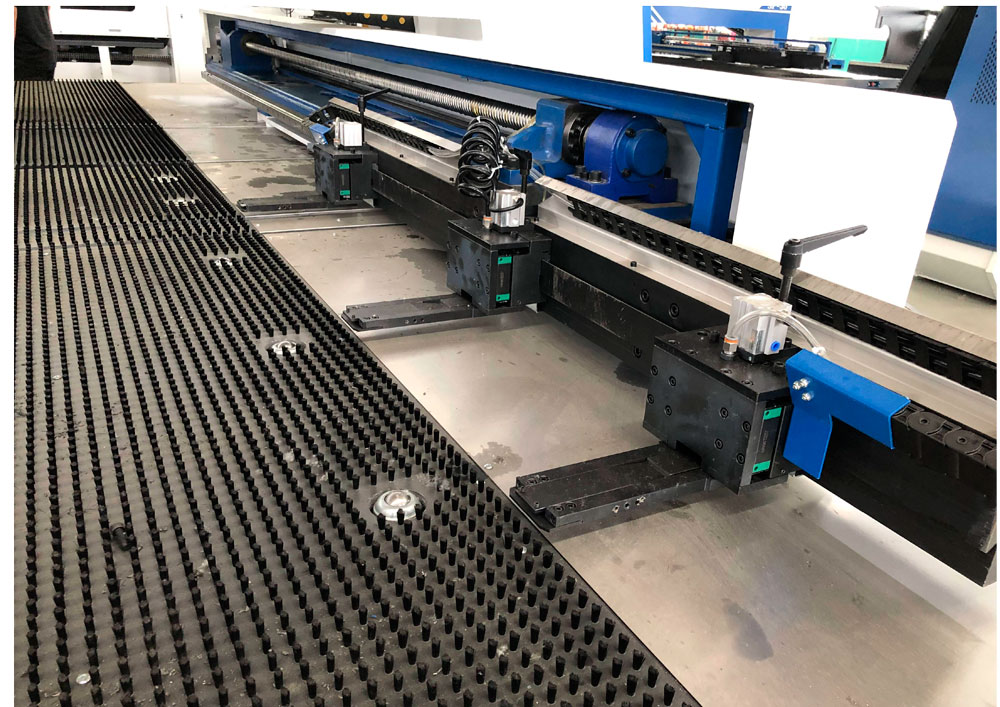

- В деталях трансмиссии используются импортные винты и направляющие рельсы с высокой точностью и хорошей производительностью.
- Интегрированная конструкция каретки и балки делает позиционирование точным, а движение более стабильным, что исключает динамическое смещение осей X и Y.

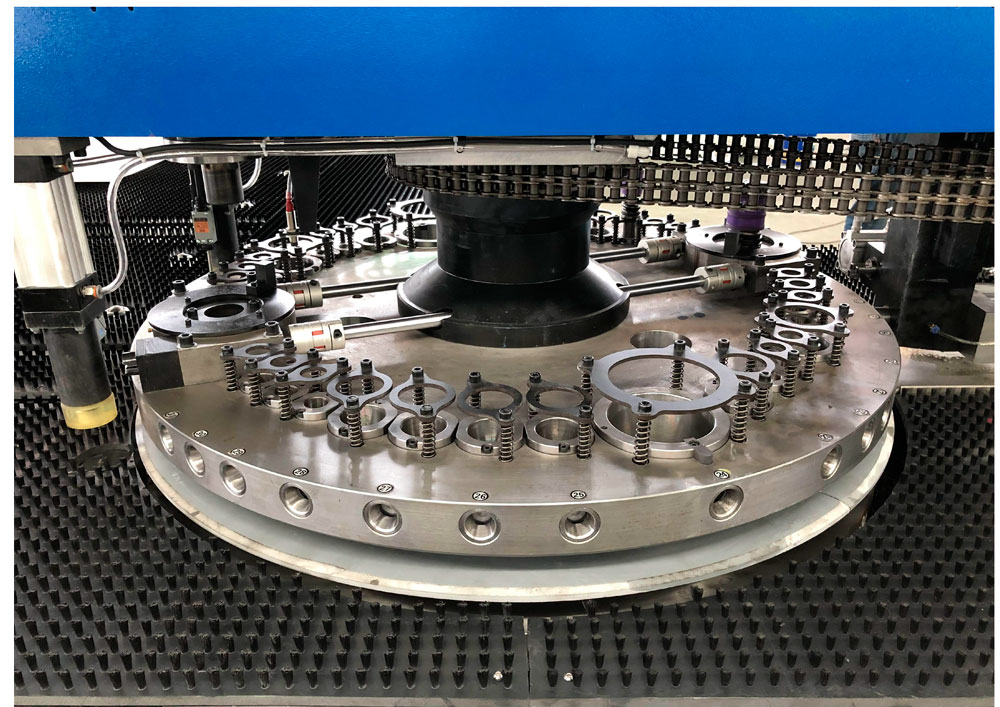

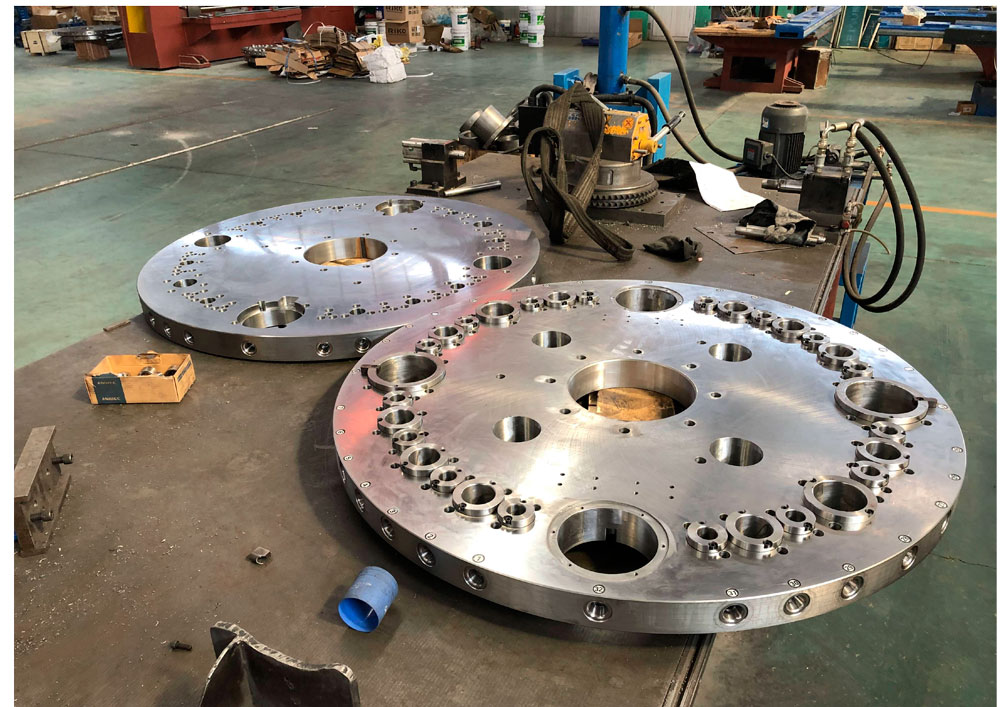

- Револьверная головка использует японскую технологию инкрустированной структуры, длинную направляющую, подвергается закалке и отпуску для снятия напряжения, обладает хорошей износостойкостью и сильной ударопрочностью.
- Пыленепроницаемая конструкция направляющей и винтового стержня эффективно защищает ползун направляющей и шарик винтовой гайки, продлевая срок службы оборудования .
Таблица характеристик
| Наименование оборудования | Параметры | Единица | Примечания |
| Максимальное усилие | 300 (30) | кН (T) | |
| Структура стойки | Сервопривод закрытого типа «О» | мм | Закалка в электропечи |
| Максимальный размер обрабатываемого листа | Ось Х — 2500 Ось Y — 1250 | мм | При вторичной фиксации положения (центрирования) можно обрабатывать 5000 мм |
| Максимальная толщина обрабатываемого листа | 6,35 | мм | |
| Максимальный диаметр одного пуансона | Ф88,9 | мм | Нестандартный |
| Максимальная частота пробития отверстий | 600 | раз/мин | |
| Количество управляемых осей | 3/4(X, Y, Z, T, C) | шт | |
| Форма штампа | Штамп международного стандарта серии 85 с длинной направляющей | ||
| Распределение револьверной станции | A, B, C, D | Стандартный | Нестандартный |
| Количество рабочих циклов пресс-формы | 500000 | раз | |
| Репозиционный цилиндр | 2 | комплект | |
| Максимальная скорость подачи | Ось Х — 80 Ось Y — 80 | м/мин | |
| Структура рабочего стола | Цельнокорпусный универсальный стальной шариковый стол | Кромка из нержавеющей стали | |
| Максимальная скорость револьверного пуансона | 40 | об/мин | |
| Точность повторного позиционирования | ±0,01 | мм | |
| Максимальный вес листа металла | 150 | кг | |
| Максимальная выходная мощность | 21 | кВт | |
| Давление воздуха | 0,55 | МПа | |
| Напряжение | 380±5% | В | |
| Габаритные размеры станка | Длина × ширина × высота 5000×5000×2100 | мм | |

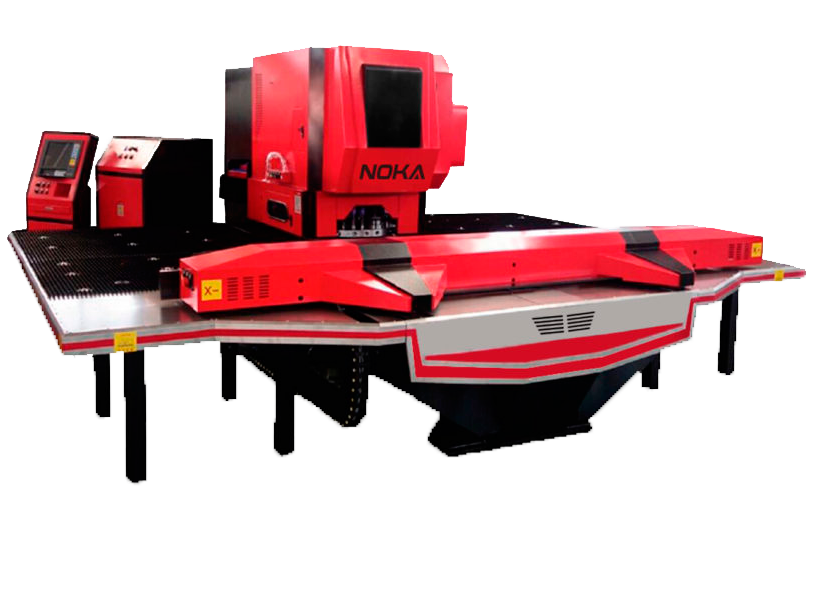

Координатно-пробивной пресс серия Q-25/40/63
Координатно-пробивной станок серия Q-25/40/63 оснащен высокопроизводительной системой ЧПУ. Ее применение значительно упрощает технологические процессы на производстве, позволяя при минимальном контроле оператора произвести серию изделий с заданными параметрами.
Характеристики
- В станке используется интегрированный ЖК-дисплей управления рабочей станцией, шкаф управления и конструкция корпуса кровати;
- В систему интегрированы функции отечественного программного обеспечения общего программирования, а графика AutoCAD автоматически преобразует код;
- Револьверный супорт использует японскую технологию тонкого револьверного вкладыша, длинную направляющую форму, хорошую нейтральность, быструю и удобную загрузку и разгрузку;
- В нем используется пневматическая фрикционная муфта импортного бренда и безопасное управление двойным клапаном; он оснащен устройством безопасности при перегрузке;
- Импортный редуктор используется с фирменным серводвигателем и драйвером для высокой точности;
Характеристики
- В станке используются электрические компоненты импортного бренда, он стабилен и надежен;
- Пресс оснащен автоматическим централизованным устройством смазки, автоматическим возвратом масла и регулярной количественной автоматической циркуляционной смазкой;
- Рабочая поверхность изготовлена из высококачественной эластичной щетки и универсального шарового смесительного стола для уменьшения трения и разглаживания материала;
- Полностью плавающие пневматические зажимы могут плавать вместе с верхней и нижней плитами, чтобы избежать деформации плит; направляющие типа «ласточкин хвост» облегчают перемещение зажимов.
Таблица характеристик
| Модель станка | Серия NK-Q25 | Серия NK-Q40 | Серия NK-Q63 |
| Номинальное усилие (кН) | 250 | 400 | 630 |
| Максимальная частота пробития отверстий (раз/мин) | 180 | 120 | 80 |
| Максимальный размер обрабатываемого листа (мм) | 2500×1250 | 2500×1250 | 2500×1250 |
| Толщина листа металла (мм) | 4 | 6 | 8 |
| Точность (мм) | ±0,1 | ±0,1 | ±0,1 |
| Скорость подачи (м/мин) | 60 | 60 | 40 |
| Повторное позиционирование | Стандарт | Стандарт | Стандарт |
| Револьверная головка | 12-24 станции | 12-24 станции | 12-24 станции |
| Давление воздуха (МПа) | 0,55 | 0,55 | 0,55 |
| Максимальная выходная мощность (кВт) | 10,5 | 11,5 | 13,5 |
| Глубина зева (мм) | 1275 | 1275 | 1275 |
| Габаритные размеры станка (мм) | 5000×3500×2100 | 5000×3500×2100 | 5000×3500×2100 |
